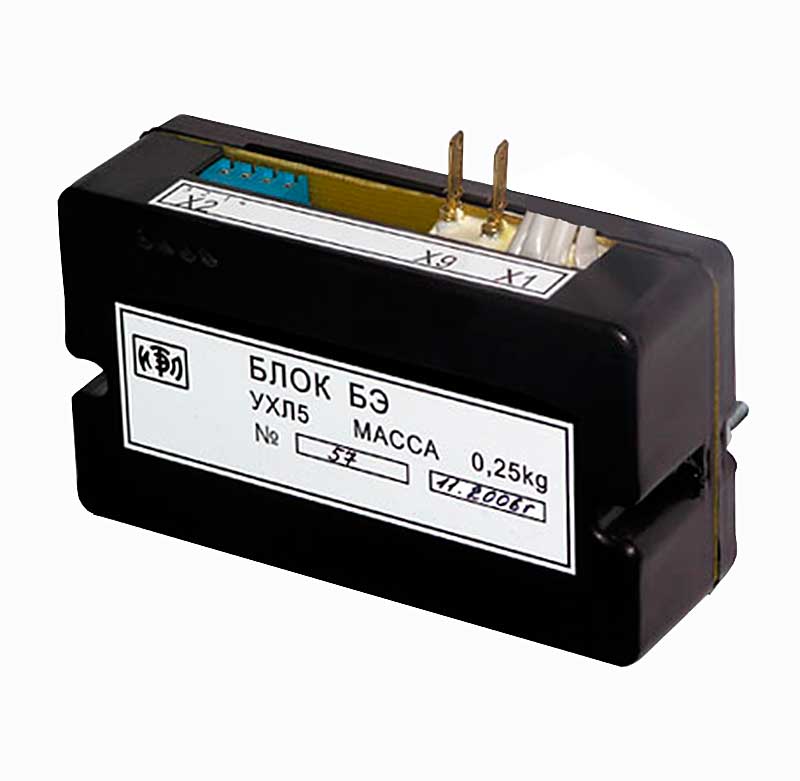

Блок электронный БЭ

Блок электронный БЭ предназначен для форсированного включения электромагнита привода тормоза взрывовозащищенного типа ПТВ всех исполнений.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Электрическая схема блока выполняет следующие функции:

  • форсированное включение электромагнита
  • автоматическое переключение катушки электромагнита в режим удержания

Условия эксплуатации

  • Климатическое исполнение блока - УХЛ5 по ГОСТ 15150-69
  • Рекомендуемая температура окружающей среды - от -10 до 60 °С
  • Относительная влажность воздуха - до 100% при t=35°С
  • Допускаемые вибрационные нагрузки - не выше первой степени жёсткости по ГОСТ 16926.2-90
  • Воздействие механических факторов по ГОСТ 17516.1-90 для группы механического исполнения М1
  • Степень защиты корпуса блока - IP30



Технические характеристики
Параметр Значение
Номинальное напряжение питания 36 В
Диапазон изменения рабочего напряжения от номинального от 85% до 110%
Входное напряжение переменного тока:
- на контактах проводов 1, 2 не более 1140 В
- на контактах Х1, Х9 не более 100 В
Время форсированного режима 250-450 мс
Потребляемая мощность не более 10 В*А
Габаритные размеры 130x73x42 мм
Масса не более 0,25 кг
