Блок БСС-21

Блок БСС-21 предназначен для суммирования 2-х унифицированных сигналов и преобразования их в выходной унифицированный сигнал постоянного тока или напряжения 0-5 мА, 0-20 мА, 4-20 мА, 0-10 В. Блок может быть использован в системах регулирования и управления технологическими процессами в энергетике, металлургии, в измерительных системах и измерительно-вычислительных комплексах.

Производитель:
Вложения:
Паспорт(409.41 КБ)
Наличие:
Под заказ
+7(499)346-62-92
Технические характеристики
Параметр Единицы измерения Норма
Количество аналоговых выходов   2
Диапазон изменения входных аналоговых сигналов   от 0 мА до 5 мА

от 0 мА до 20 мА

от 4 мА до 20 мА

Диапазон изменения выходного аналогового сигнала   от 0 мА до 5 мА

от 0 мА до 20 мА

от 4 мА до 20 мА

от 0 В до 10 В

Сопротивление нагрузки для выходного сигнала: 0-5мА, не более

0-20мА, не более

4-20мА, не более

0-10 В, более

Ом 2000

500

500

2000

Напряжение питания, от источника постоянного тока В Нестабилизированные 24 (от 15 до 36)
Ток потребления, при номинальном значении напряжения питания, не более мА 100
Габаритные размеры (ВхШхГ) мм 76х26х115
Степень защиты   IP30
Масса кг 0.13
  • По стойкости к климатическому воздействию БСС-21 отвечает исполнению группы 4 согласно ГОСТ 22261, но для работы при температуре от минус 40 °С до 70 °С.
  • По стойкости к механическому воздействию БСС-21 отвечает исполнению 5 согласно ГОСТ 22261 .
  • Блок БСС-21 может эксплуатироваться только в закрытых взрывобезопасных помещениях.
  • Среднее время наработки на отказ с учетом технического обслуживания, регламентированного руководством по эксплуатации не менее чем, 100 000 часов.
  • Среднее время восстановления работоспособности БСС-21 не более 4 часов.
  • Средний срок эксплуатации не менее 10 лет.
  • Средний срок хранения 1 год в условиях по группе 1 ГОСТ 15150-69.
  • Изоляция электрических цепей БСС-21 относительно корпуса и между собой при температуре окружающей среды 20 ± 5°С и относительной влажности воздуха до 80% выдерживает в течении 1 минуты действие испытательного напряжения практически синусоидальной формы частотой от (50 ± 1) Гц с действующим значением 500 В.
  • Минимально допустимое электрическое сопротивление изоляции при температуре окружающей среды 20 ± 5°С и относительной влажности воздуха до 80% не менее 20 МОм.
  • Граница допустимого значения дополнительной погрешности преобразования при изменении напряжения питания от номинального значения в границах указанных в таблицы 1 не превышает ± 0,2% от диапазона изменения соответствующего сигнала.
  • Граница допустимого значения дополнительной погрешности преобразования при изменении температуры окружающей среды на каждые 10°С в диапазоне от минус 40 °С до 70 °С не превышает ± 0,2% от диапазона изменения соответствующего сигнала.
  • Граница допустимого значения дополнительной погрешности преобразования при действии постоянных магнитных полей или переменных полей сетевой частоты с напряженностью до 400А/м не превышает ± 0,25% от диапазона изменения соответствующего сигнала.
  • Величина пульсации выходного тока (напряжения) не превышает 0,25 % верхней границы изменения выходных сигналов.

Устройство

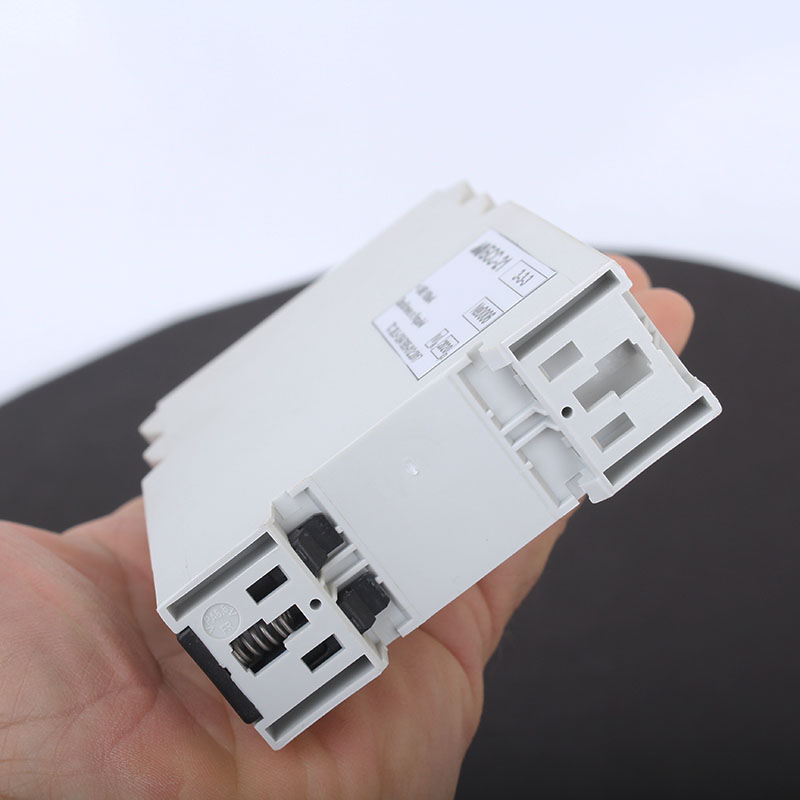

Основу БСС-21 составляет плата печатного монтажа с радиоэлементами. Внутри блока также расположены перемычки входных сигналов (выбираются покупателем при оформлении заказа). Защищает плату пластмассовый ударопрочный корпус. На задней панели имеется DIN-рейка, при помощи которой устанавливается блок.

Комплект поставки

  • Блок БСС-21 - 1 шт.
  • Руководство по эксплуатации - 1 экз. на любое количество изделий данного типа при поставке в один адрес.

Габаритные размеры

Рис.1 Габаритные размеры
