Бесконтактный кодовый трансмиттер БКПТУ-МП

Бесконтактный кодовый трансмиттер БКПТУ-МП предназначен для формирования кодов (последовательности импульсов и интервалов) в системах числовой кодовой автоблокировки и автоматической локомотивной сигнализации на станциях и перегонах на участках железнодорожных линий с любым видом тяги поездов.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Бесконтактный кодовый трансмиттер БКПТУ-МП предназначен для формирования кодов (последовательности импульсов и интервалов) в системах числовой кодовой автоблокировки и автоматической локомотивной сигнализации на станциях и перегонах на участках железнодорожных линий с любым видом тяги поездов.

Основные функции

Связаны с обеспечением безопасности движения. Основными элементами БКПТУ-МП является пара микроконтроллеров, включенных по схеме общего нагруженного дублирования с решающим элементом «И». В процессе работы БКПТУ-МП управляет тремя парами рабочих выходных ключей (КЖ, Ж, З) и одним контрольным ключом. Выходные ключи одной пары работают синхронно т.к. они имеют общий управляющий вход. Все ключи нормально разомкнуты и гальванически между собой не связаны.

Исполнение

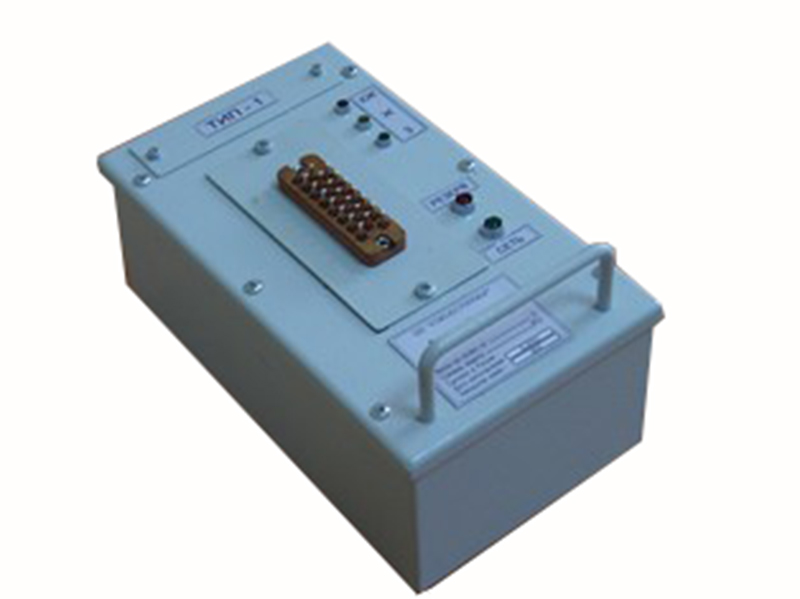

Блок БКПТУ-МП представляет собой моноблочную конструкцию. Платы блока А0.V2 и А1.V2 закреплены на стойках одна над другой внутри металлического корпуса. На платеА1.V2 находится переключатель коррекции временных параметров БКПТУ-МП. Корпус устройства состоит из лицевой панели и кожуха выполненных из стального листа толщиною 1,5мм. Детали корпуса покрыты порошковой краской имеющей высокую твердость и термостойкость. На лицевой панели установлен разъем внешних связей и светодиоды индицирующие текущие состояние питания устройства и индикаторные светодиоды выходных каналов. В верхней части корпуса имеется отверстие для доступа к переключателю коррекции временных параметров, закрытому шильдиком с надписью соответствующей установленному типу БКПТУ-МП. Для предохранения от попадания влаги и пыли внутрь блока, между панелью и кожухом, а также под пластиной с разъемом установлены уплотнительные прокладки.

Алгоритмическое и программное обеспечение

Программное обеспечение БКПТУ-МП представляет собой программу, записанную в память обоих микроконтроллеров первого и второго каналов кодового путевого трансмиттера. В соответствии с алгоритмом функционирования оба микроконтроллера равноправны, для формирования кодов (импульсов и интервалов с заданными временными параметрами) они должны синхронно коммутировать цепи управления устройствами оптоэлектронной развязки (оптореле). Программа функционирования предусматривает перекрестный контроль каждым микроконтроллером правильности формируемых кодов параллельного канала. Проверка осуществляется путем подключения трех отдельных входов каждого микроконтроллера к контрольным точкам в цепях управления светодиодами оптореле параллельного канала. Схемные, алгоритмические и программные решения указанной задачи выполнены корректно и позволяют обнаруживать не только рассогласование в работе микроконтроллеров, но и аппаратные отказы ответственных узлов схемы БКПТУ-МП. Оба контроллера тактируются одним общим кварцевым резонатором, размеры программ, а, следовательно, и время выполнения циклов одинаково, поэтому при отсутствии каких-либо дестабилизирующих воздействий микроконтроллеры функционируют синхронно сколь угодно долго. Из-за разброса параметров схемы фаза выполнения программ первого и второго каналов могут незначительно различаться.

Технические характеристики
Параметры Значение
Напряжение питания, В 220
Ток, мА 50
Габаритные размеры, мм 220х130х170
Масса, кг 3
Интервал рабочих температур -45...+65
