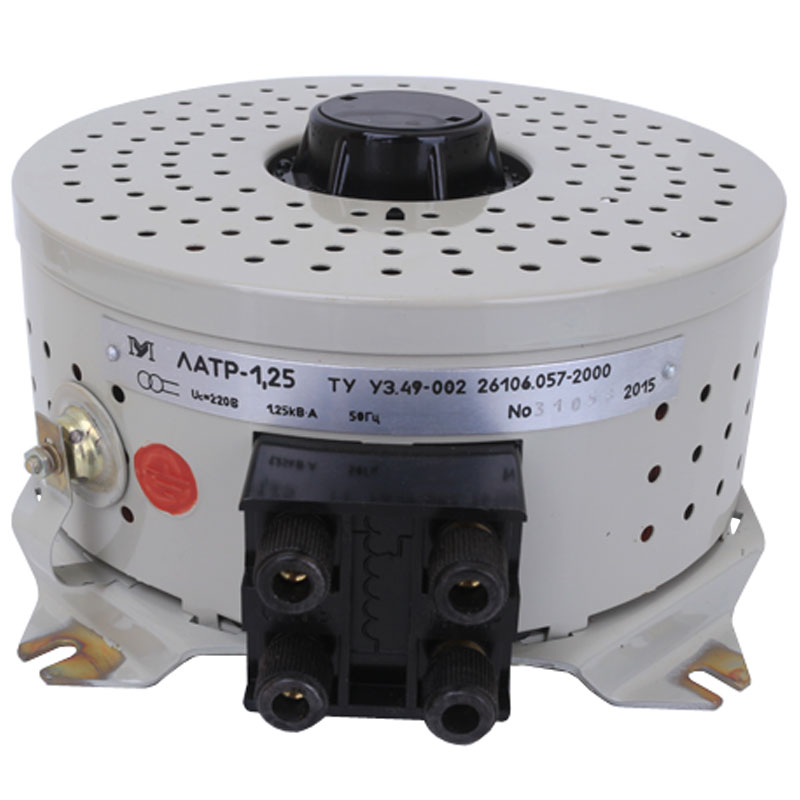

Автотрансформаторы типа ЛАТР-1,25 и ЛАТР-2,5 (лабораторные автотрансформаторы) однофазные, предназначены для плавного регулирования напряжения переменного тока частоты 50 Гц или 60 Гц при различных электротехнических работах. Допускается эксплуатация автотрансформаторов при высоте над уровнем моря до 2000 метров. При эксплуатации автотрансформаторов на высоте свыше 1000м номинальный ток нагрузки должен быть уменьшен на 2,5% на каждые 500 метров высоты.
Автотрансформаторы типа ЛАТР должны быть надежно заземлены. Эксплуатация со снятой оболочкой строго запрещена!
ЛАТРы относятся к приборам, нестойким к короткому замыканию, поэтому их необходимо включать в сеть, которая защищена плавкими предохранителями с током плавкой вставки не превышающей соответственно 10 А для ЛАТР-1,25 и 20 А для ЛАТР-2,5.
Номинальное первичное напряжение |
220 В |
|
Пределы регулирования |
0-250 В |
|
Максимальный ток нагрузки |
ЛАТР-1,25 |
5 А |
ЛАТР-2,5 |
10 А |
|
Ток холостого хода |
0,5 А |
|
КПД автотрансформатора |
94 % |
|
Габаритные размеры |
ЛАТР-1,25 |
235х130х200 мм |
ЛАТР-2,5 |
235х145х200 мм |
|
Масса |
ЛАТР-1,25 |
6 кг |
ЛАТР-2,5 |
8 кг |
