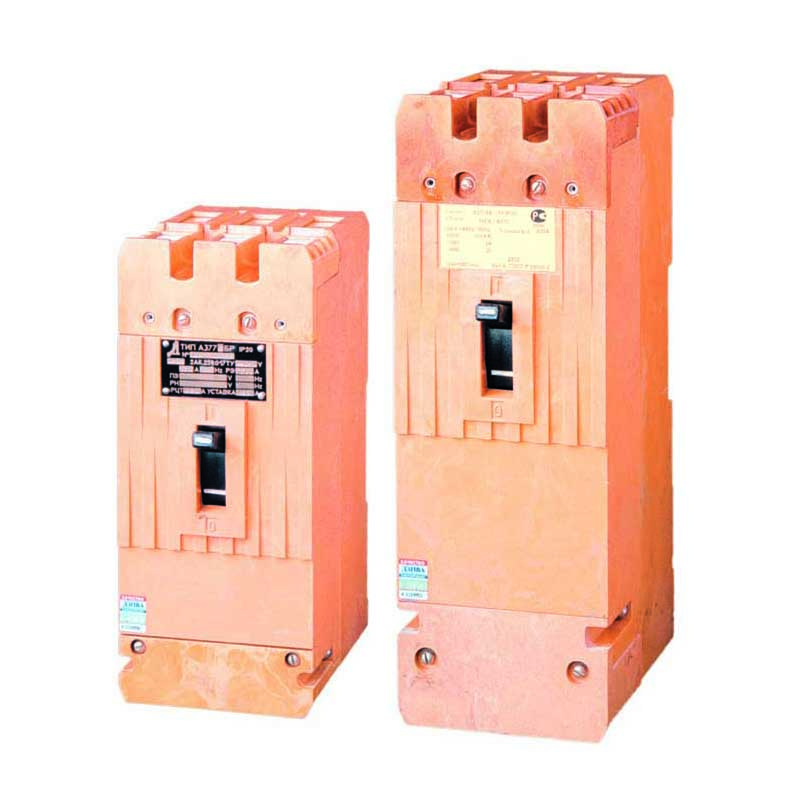

Автоматические выключатели А3772П, А3772М, А3772БР, ВА3772, А3772У

Автоматические выключатели А3772 предназначены для проведения тока в нормальном режиме и защиты при перегрузках недопустимой продолжительности, при коротких замыканиях и недопустимом снижении напряжения, а также для нечастых, до 30 раз в сутки, оперативных отключений электрических цепей с номинальным напряжением до 660 В переменного тока частоты 50 и 60 Гц и до 440 В постоянного тока. Автоматические выключатели переменного тока также могут использоваться для защиты и нечастых прямых пусков асинхронных электродвигателей в категории применения АС-3.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Автоматические выключатели А3772 предназначены для проведения тока в нормальном режиме и защиты при перегрузках недопустимой продолжительности, при коротких замыканиях и недопустимом снижении напряжения, а также для нечастых, до 30 раз в сутки, оперативных отключений электрических цепей с номинальным напряжением до 660 В переменного тока частоты 50 и 60 Гц и до 440 В постоянного тока. Автоматические выключатели переменного тока также могут использоваться для защиты и нечастых прямых пусков асинхронных электродвигателей в категории применения АС-3.

Автоматические выключатели могут оснащаться расцепителем нулевого напряжения, независимым расцепителем, свободными контактами и электромагнитным приводом. Выключатели выпускаются в стационарном исполнении - переднее, заднее и комбинированное присоединение.

Технические характеристики А3772

  • Номинальный ток, А 160.
  • Категория применения А, В.
  • Номинальные токи тепловых расцепителей (РТ), А 16; 20; 25; 32; 40; 50; 63; 80; 100; 125; 160.
  • Регулируемые значения номинальных рабочих токов IR, А:
    • 16; 20; 25; 31,5; 40; 50; 63; 70; 80.
    • 80; 90; 100; 110; 120; 125; 140; 150; 160.
  • Начальный ток срабатывания в зоне токов перегрузки, кратный номинальному рабочему току РТ 1,25.
  • Уставки по току срабатывания в зоне токов короткого замыкания калибруются до 2500А
  • Номинальный кратковременно выдерживаемый ток, кА 5.
  • Номинальная рабочая наибольшая отключающая способность, кА 7,5.
  • Износостойкость выключателей:
    • общее количество циклов ВО 16000.
    • количество циклов ВО под нагрузкой:
    • выключателей на номинальный ток 80 А 16000.
    • выключателей на номинальный ток 160 А 15000.
  • Габаритные размеры (ширина х высота х глубина), мм 112х290х157.
  • Масса (стационарное исполнение), не более, 5,5 кг. С электромагнитным приводом — 7,5 кг.
