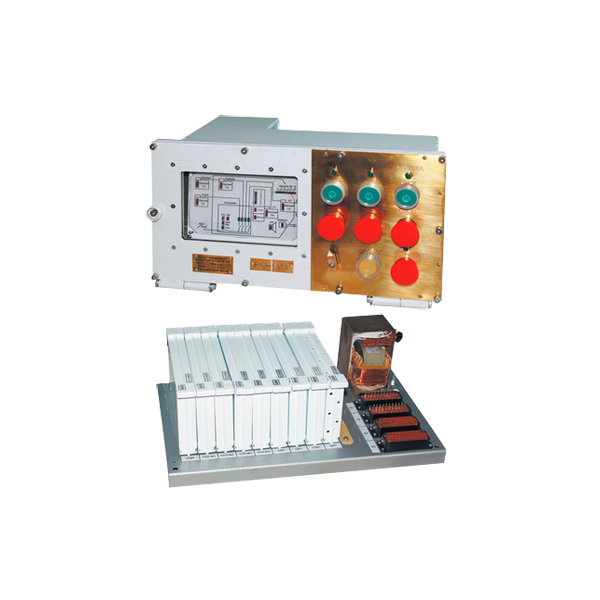

Аппаратура управления и диагностики УДПМ

Аппаратура управления и диагностики УДПМ предназначена для управления, защиты, контроля состояния и технической диагностики проходческих комбай­нов КПД, КПЛ, КПР, буропогрузочных машин и других машин в выработках угольных шахт.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92
Составные части аппаратуры и виды их исполнения
Наименование Уровень и вид взрывозащиты Степень защиты
Блок управления БУ*
Датчик контроля масла ДКМ РО Иа IP54
Излучатель акустический АИ РО Иа IP54
Блок концевой сигнала БКС** IP64
Концевой элемент КЭ***
Пульт управления ПУ1 РО Иа IP54
Пульт управления ПУ2 РО Иа IP54
Пульт управления ПУ3 РО Иа IP54
Пульт управления ПУ4 РО Иа IP54
Технические характеристики
Количество функций, шт.:
управления
контроля защиты
блокировок информационных сигналов
23
11
27
Количество управляемых электроприводов 4
Номинальное напряжение питания, В 36
Номинальная частота сети, Гц 50
Потребляемая мощность при номинальном напряжении питания, В-А, не более 30
Искробезопасное напряжение цепей управления, В, не более 28
Искробезопасное напряжение цепей контроля, В, не более 42
Искробезопасное напряжение цепей индикации и сигнализации, В, не более 14
Сопротивление шлейфа линии управления, Ом, не более 300
Сопротивление утечки линии управления, Ом, не менее 1000
Температура масла, контролируемая датчиком ДКМ, °С 80
Количество уровней масла, контролируемых датчиком ДКМ 4
Сопротивление шлейфа линии управления, Ом, не более 300
Сопротивление утечки линии управления, Ом, не менее 1000
Температура масла, контролируемая датчиком ДКМ, °С 80
Количество уровней масла, контролируемых датчиком ДКМ 4
