Аппарат защиты электродвигателей АЗД МТЗ

Аппарат КОРД.У.4 типа АЗД МТЗ предназначен для защиты электродвигателей при тяжело нагруженных режимах работы, максимально-токовой защиты двигателя и питающего кабеля для увеличения срока службы и повышения безопасности эксплуатации электродвигателей.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

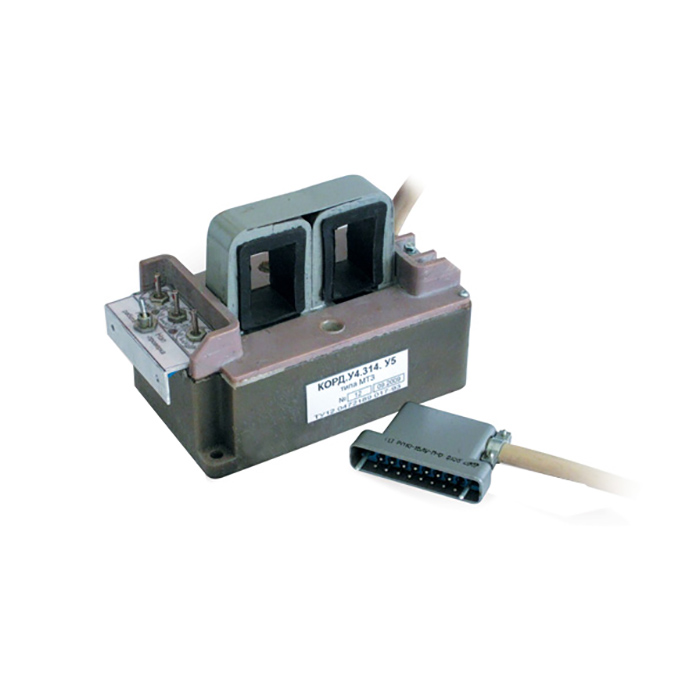

Конструктивно аппарат АЗД МТЗ выполнен единым блоком, в который входят датчики тока, электронная схема и исполнительный элемент, залитые герметизирующим компаундом.

Условия эксплуатации

  • температура окружающей среды от –5°С до +50°С;
  • относительная влажность при температуре +32±2°С 98±2%.

Функции

  • защита двигателя при незавершившемся пуске;
  • защита двигателя при технологических перегрузках;
  • защита двигателя при заклинивании (опрокидывании);
  • защита двигателя при обрыве фазы питания;
  • температурная защита двигателя (при подключении температурного датчика — контактного или позисторного);
  • максимально-токовая защита двигателя и силового питающего кабеля;
  • режим проверки работоспособности максимально-токовой защиты;
  • индикация технологических и экстренных перегрузок двигателя.
Технические характеристики
Напряжение питания защищаемых двигателей, В от 380  до 1140 
Коммутационная способность выходных цепей управления контактором:
максимальный ток, А
максимальное напряжение, В
1
380
Габаритные размеры аппарата АЗД МТЗ, мм, не более  180×100×110
Масса, кг, не более: 2,7
Габариты блока индикации группового БИ MT3, мм, не более: 130×65×40
Масса блока индикации БИ МТ3, кг, не более: 0,5
