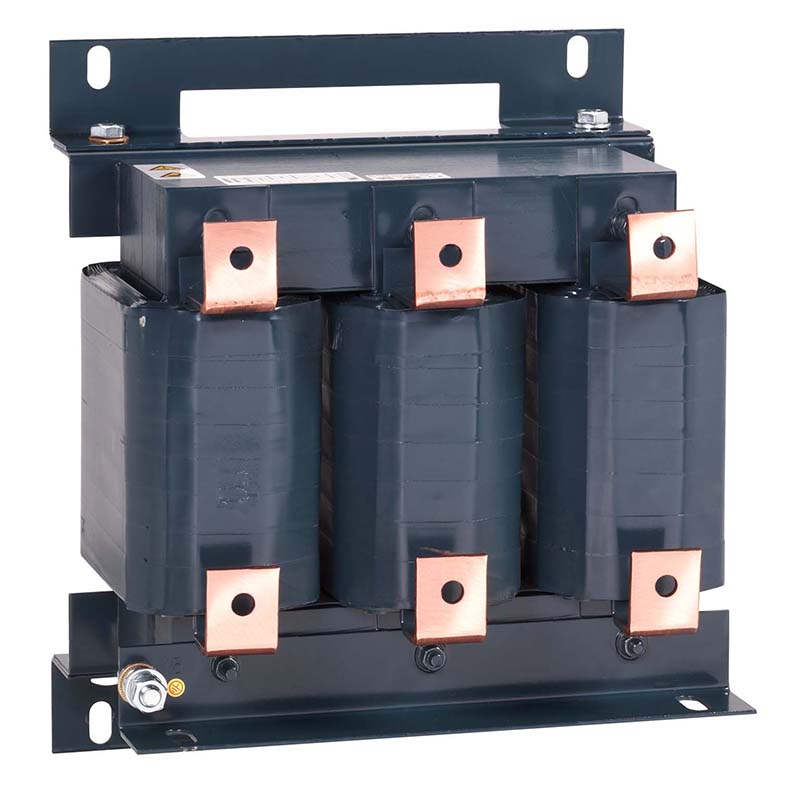

Антирезонансный фильтрующий дроссель TTД3F

Категория:
Цена: По запросу
Нужна консультация?
  • 7(499) 677-65-22
  • priborpost@yandex.ru

Трехфазные антирезонансные фильтрующие дроссели типа TTД3F применяются для защиты батарей статических конденсаторов компенсационных установок реактивной мощности. Дроссели также эффективно защищают сети электроснабжения от проникновения высших гармоник, вызванных работой силовых ключей в преобразовательных системах.

В приведенной таблице указаны примерные параметры некоторых из выпускаемых типов дросселей. По предварительному согласованию возможно изготовление дросселей других мощностей, с иным коэффициентом фильтрации.( Р = 5,67%; Р = 7%; Р = 14% ).

Технические характеристики

  • Р – коэффициент фильтрации 7%;
  • Степень защиты ІР00 по ГОСТ 14254;
  • Допуск по индуктивности ± 3%;
  • Класс нагревостойкости изоляции В по ГОСТ 8865;
  • Температурный индекс ta 40 C.
Список модификаций
Наименование Номинальный ток, А Индуктивность, мГн *Габаритные размеры, мм *Масса, кг
ТТД3F - 5,0/400/7 7,65 7,67 180х81х155 6,5
ТТД3F - 6,7/400/7 10,3 5,72 180х81х155 8
ТТД3F - 10/400/7 15,3 3,83 180х110х155 10,5
ТТД3F - 12,5/400/7 19,1 3,07 180х110х155 13,5
ТТД3F - 20/400/7 30,6 1,92 240х120х205 17
ТТД3F - 25/400/7 38,3 1,43 240х120х205 24
ТТД3F - 40/400/7 61,2 0,96 300х140х260 31
ТТД3F - 60/400/7 91,8 0,64 300х180х260 49
