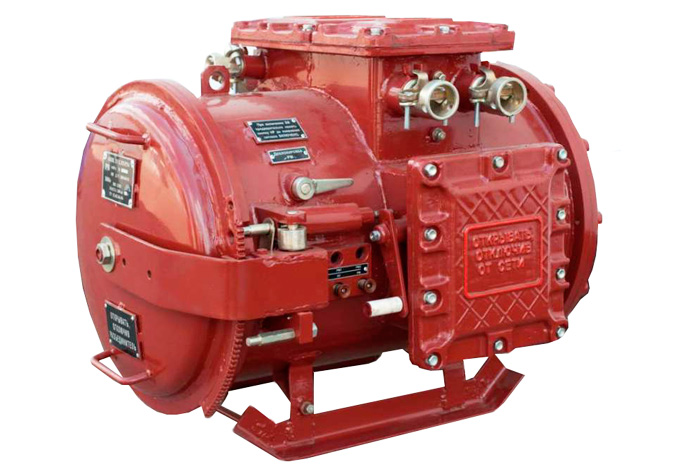

Агрегат пусковой шахтный АПШ.1Ш

Агрегат пусковой шахтный АПШ.1Ш предназначен для преобразования общешахтного 3-х фазного переменного тока.

Область применения

Шахты, опасные по газу (метану) и пыли, стволы и надшахтные здания, в которых допущено применение электрооборудования в исполнении «РВ». Могут работать в условиях холодного, умеренного и тропического климата при температуре окружающей среды от -10 до +35° С и относительной влажности воздуха при 35° С до 100%.

Функциональные возможности

Агрегаты АПШ.1Ш обеспечивают:

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Агрегат пусковой шахтный АПШ.1Ш предназначен для преобразования общешахтного 3-х фазного переменного тока.

Область применения

Шахты, опасные по газу (метану) и пыли, стволы и надшахтные здания, в которых допущено применение электрооборудования в исполнении «РВ». Могут работать в условиях холодного, умеренного и тропического климата при температуре окружающей среды от -10 до +35° С и относительной влажности воздуха при 35° С до 100%.

Функциональные возможности

Агрегаты АПШ.1Ш обеспечивают:

  • защиту агрегата и кабелей от токов короткого замыкания;
  • защиту от короткого замыкания в цепях дистанционного управления;
  • защиту от самовключения при повышении напряжения питающей сети до 1,5 Uном;
  • защиту при обрыве или при увеличении сопротивления цепи заземления до величины более 100 Ом;
  • общесетевую защиту от токов утечки в цепях, отходящих от агрегата, напряжением 127 В;
  • предупредительную защиту и блокировку от токов утечки в цепях, отходящих от агрегата, к которым подключаются ручные электросверла;
  • нулевую защиту отходящих цепей, питающихся от вторичной обмотки силового трансформатора;
  • световую сигнализацию о срабатывании максимальной токовой защиты и реле утечки.
Технические характеристики
Параметр Значение
Номинальная мощность, кВА 4
Номинальное напряжение первичной цепи трехфазного переменного тока частоты (50±1) Гц, В 380/660
Номинальное напряжение вторичной цепи, В 133±5
Номинальный ток в первичной цепи, А 6,76/3,9
Номинальный ток вторичной цепи, А 17,4±0,6
Действующее значение трехфазного тока короткого замыкания на выходных зажимах агрегата при температуре окружающего воздуха 35° С, А, не более 700
Номинальный режим работы продолжительный
Величина тока установки реле "макс.", А 50±5
Число вводов, шт:
  • 32 мм
  • 20 мм
  • 40 мм
4
3
-
Исполнение по взрывозащите РВ 3В, Иа
Класс защиты оболочки IP54
Климатическое исполнение и категория размещения УХЛ5, Т5
Габаритные размеры (длинаxширинаxвысота), мм, не более 850x630x630
Масса, кг, не более 200
