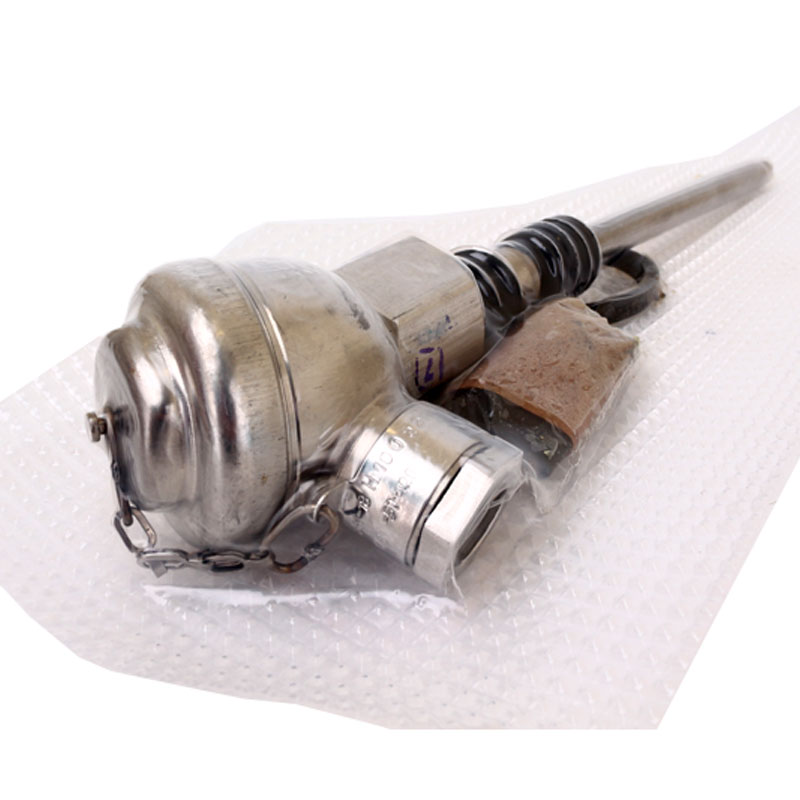

Термопреобразователь ТСП-8043Р( ТСМ-8043Р) предназначен для измерения температуры воды высокой чистоты, дистилята, бидистилята, предохранительных чехлов спецприборов.
Термопреобразователи сопротивления ТСП-8043Р, ТСМ-8043Р используются для измерения температуры подшипников и масла в них и применяется на судах с неограниченным районом плавания.
Рабочий диапазон измеряемых температур, °C |
ТСП-8043Р |
от -50 до +120 |
ТСМ-8043Р |
от -50 до +100 |
|
Условное обозначение НСХ преобразования |
ТСП-8043Р |
50П, 100П, 46П (гр.21) |
ТСМ-8043Р |
50М |
|
Показатель тепловой инерции, с |
ТСП-8043Р |
9 |
ТСМ-8043Р |
20 |
|
Класс допуска (ГОСТ 6651) |
В, С |
|
Схематическое изображение соединений (ГОСТ 6651) |
3 |
|
Условное давление измеряемой среды Pу, МПа |
0,63 |
|
Материал головки термопреобразователя |
сталь 12Х18Н10Т |
|
Материал защитной арматуры наконечника |
сталь 12Х18Н10Т, медь М1 |
|
Устойчивость к механическим воздействиям |
вибропрочные, ударопрочные |

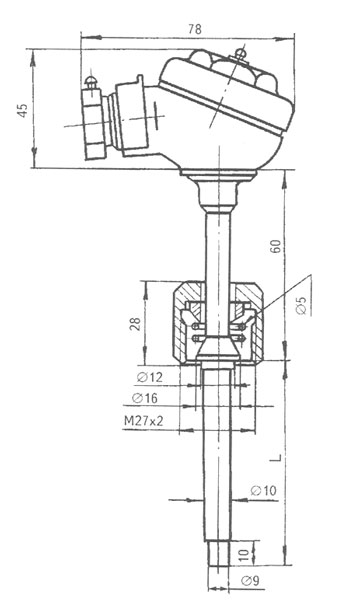

Рис.1 - Габаритные размеры термопреобразователя ТСП-8043Р (ТСМ-8043Р)
