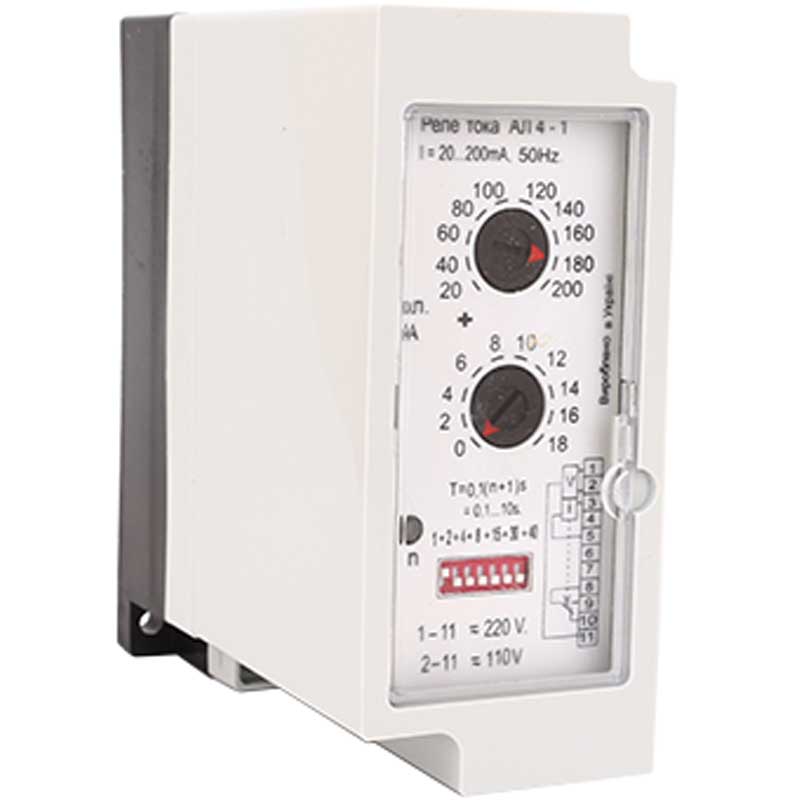

Реле тока земляной защиты АЛ-4-1, АЛ-4-2 предназначено для комплектации элементов систем аварийной защиты цепей, подающих питание к промышленным установкам.
Реле тока АЛ4-1, АЛ4-2 предназначены для использования совместно с трансформаторами тока нулевой последовательности (ТТНП) в качестве устройства, реагирующего на переменный ток частоты 50 Гц нулевой последовательности в схемах защит генераторов, двигателей и линий с малыми токами замыкания на землю.
Реле изготавливаются в климатическом исполнении У категории 3 по ГОСТ 15150-69 для поставок в районы с умеренным климатом и в исполнении Т категории 3 ГОСТ 15150-69 для поставок на экспорт в районы с тропическим климатом.
Условия эксплуатации
Реле АЛ-4-1, АЛ-4-2 должны устанавливаться в закрытых помещениях, где температура может меняться от -40 до +55 ºС, а относительная влажность окружающего воздуха 80% при 25 ºС.
Окружающая среда должна быть невзрывоопасной и не содержать пыли и газов, разрушающих изоляцию реле. Вибрация мест крепления реле должна быть не более 3g в диапазоне частот до 15 Гц и не более 1 g в диапазоне частот до 100 Гц.
Реле можно устанавливать на плоскость в любом положении выступающим монтажом с передним или задним подключением проводов. Для заднего присоединения проводов необходимо снять крышки с клемм и переставить винты и шайбы на те же клеммы с обратной стороны.
Реле должны выдерживать в продолжительном режиме напряжение питания, равное 1,2 номинального значения.
|
Параметры |
Значения |
|
| Номинальное напряжение питания | ~100-110В, 50 Гц и ~/=220В (в одном исполнении) | |
|
Номинальный входной ток |
0,16 А, 50Гц |
|
|
Диапазон уставок срабатывания |
от 0,02 до 0,2 А с дискретностью 0,002 А |
|
|
Время срабатывания реле при токе равном 3 Iуст |
не более 0,04 с; для реле АЛ-4-1- регулируется в диапазоне 0,1-10с или 0,3-30с |
|
|
Коэффициент возврата реле |
не менее 0,9 |
|
|
Класс точности |
5 |
|
|
Коммутируемый ток |
в цепях постоянного тока |
не более 60 Вт при τ=0,005с и не более 30 Вт при τ=0,02с; |
|
в цепях переменного тока |
не более 300 ВА при cosφ=0,5. |
|
|
Степень защиты |
оболочкой |
IP 40 |
|
контактных выводов |
IP 20 |
|
|
Длительно допустимый ток контактов |
не более 4А |
|
|
Механическая износостойкость реле |
не менее 100 000 циклов |
|
|
Коммутационная износостойкость реле |
не менее 20 000 циклов |
|
|
Средний срок службы |
12 лет |
|
|
Масса реле |
не более 0,8 кг |
|
Конструктивное исполнение
Реле тока защиты АЛ-4-1, АЛ-4-2 выполнены в едином конструктивном исполнении для выступающего монтажа с передним и задним присоединением проводов под винт. Все элементы схемы смонтированы в общем корпусе, состоящем из клеммной колодки (цоколя) и кожуха.
На цоколе установлен трансформатор тока и кронштейны, служащие для крепления платы печатного монтажа и лицевой панели. На лицевой панели установлены переключатели уставок тока срабатывания (для АЛ4-1 – дополнительно переключатель уставок времени срабатывания).
При подаче соответствующего напряжения питания и контролируемого тока, меньше уставки, выходное электромагнитное реле обесточено, его контакты находятся в исходном состоянии. В реле АЛ4-1, АЛ4-2 светодиод светится зеленым цветом. Если контролируемый ток превысит заданное значение уставки, выходное реле сработает и переключит контакты.

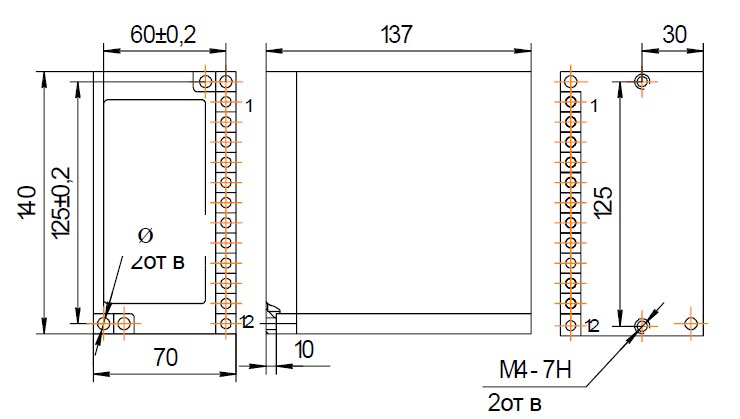

Рис.1 - Габаритные размеры реле АЛ-4-1, АЛ-4-2

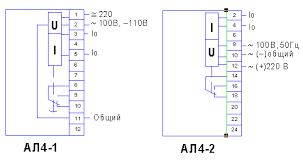

Рис.2 Схема принципиальная реле тока
