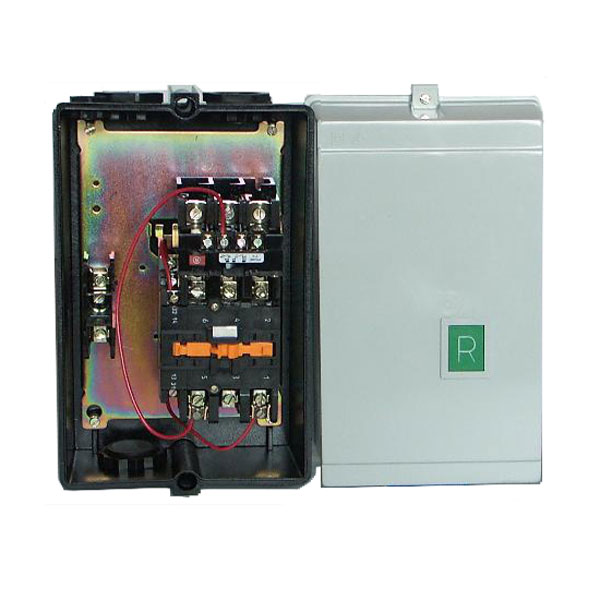

Реверсивный пускатель малогабаритный электромагнитный ПМЛ-3611Д предназначен для применения в составе устройств, предполагающих применение электродвигателей переменного тока асинхронного типа с короткозамкнутым ротором и трехфазным подключением питания.
Реверсивный пускатель малогабаритный электромагнитный ПМЛ-3611Д предназначен для применения в составе устройств, предполагающих применение электродвигателей переменного тока асинхронного типа с короткозамкнутым ротором и трехфазным подключением питания.
Назначение
Реверсивный электромагнитный пускатель ПМЛ-3611Д используется для дистанционного включения/отключения, а также изменения направления вращения трехфазных электродвигателей, применяемых в составе стационарных электроустановок и подключаемых к сети напряжением 380 В. Устройство ПМЛ-3611Д также имеет тепловую защиту подключаемого оборудования от перегрузок недопустимой продолжительности, а также повышенных токов, возникающих при обрыве фаз.
ПМЛ-3611Д выпускается в корпусном исполнении, с одной управляющей кнопкой РЕЛЕ. В состав пускателя входит тепловое реле, один размыкающий вспомогательный контакт. Контакты устройства рассчитаны на номинальный ток до 40 А.
Технические характеристики
- Номинальное напряжение подключения к сети частотой 50 Гц – 660 В.
- Степень защиты ПМЛ-3611Д – IP-54.
- Потребляемая мощность удерживающего магнита:
- на включение, Вт - 87±13 Вт;
- на удержание, Вт -7,6±1,4 Вт.
- Ток контактов, А: при 380 В – 36; при 550 В – 36; при 660 В – 25.
- Тепловое реле: есть
- Подключаемый двигатель (для категории АС-3): мощностью до 18,5 кВт, напряжение до 380 В.
- Вес, кг – 3,220.
