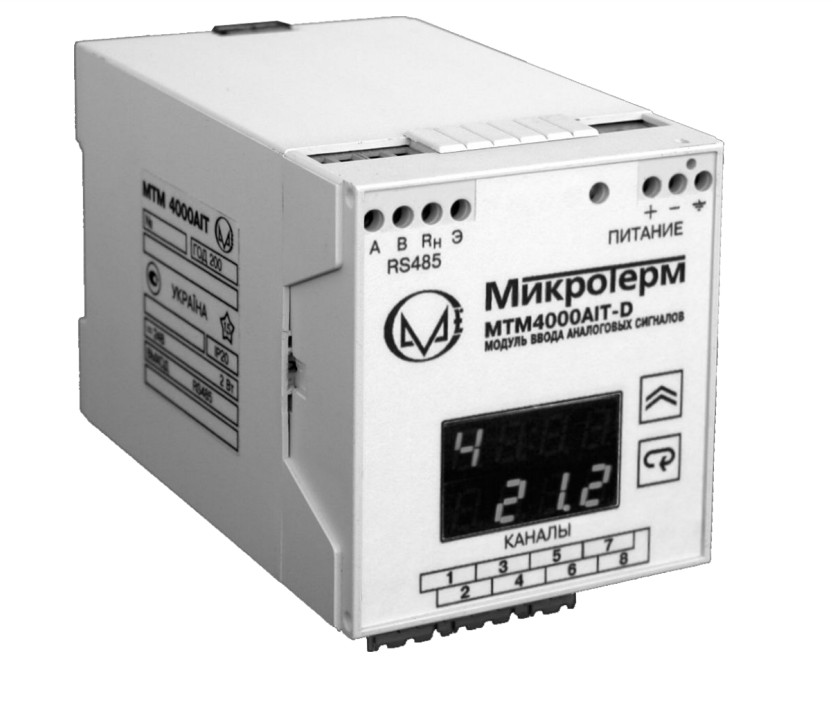

8-канальный модуль ввода аналоговых сигналов МТМ4000AIT, МТМ4000AIT-D предназначен для преобразования сигналов стандартных термоэлектрических преобразователей (ТП), сигналов постоянного тока и напряжения в цифровой код, передаваемый по интерфейсу RS485.
8-канальный модуль ввода аналоговых сигналов МТМ4000AIT, МТМ4000AIT-D предназначен для преобразования сигналов стандартных термоэлектрических преобразователей (ТП), сигналов постоянного тока и напряжения в цифровой код, передаваемый по интерфейсу RS485.
Основные функции
- подключаемые датчики: ТХК(L), ТХК(E), ТХА(K), ТЖК(J), ТМК(M), ТМК(T), ТПП(S), ТПП(R), ТВР(A-1), ТНН(N), ТПР(B);
- автоматическая компенсация термоЭДС "свободных концов" ТП;
- входные сигналы ±30 мВ, ±50 мВ, ±100 мВ, ±500 мВ, ±1 В, ±2.5 В, ±20 мА;
- скорость передачи, не более 115200 бод;
- интерфейс RS-485;
- протоколы обмена MODBUS-RTU Slave, Adam-4000;
- гальваническое разделение входных, выходных цепей, цепей питания 1500 В;
- цифровая светодиодная индикация;
- монтаж на Din-рейку;
- программирование с лицевой панели.
| Число каналов преобразования (настройки одинаковые для всех каналов) | 8 |
| Цикл опроса всех каналов, не более | 1 сек. |
| Напряжение питания | DC 24 В +10% -15% |
| при поставке в комплекте с МТМ101 | АС 197...242 В |
| при поставке в комплекте с МТМ140, МТМ141, МТМ142 | АС 100...250 В |
| Потребляемая мощность, не более | 2 Вт |
| Входное сопротивление, не более | 100 Ом |
| Диапазон рабочих температур | +5...+50 °С |
| Степень защиты корпуса | IP20 |
| Масса, не более | 0.2 кг |
