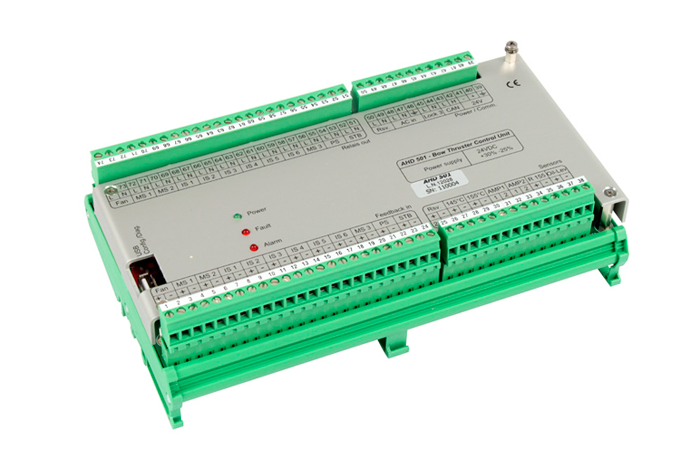

Модуль управления AHD 501 предназначен для управления приводом носового подруливающего устройства, состоящим из 3 – фазного асинхронного двигателя с фазным ротором и винта с фиксированным шагом.
Область применения
Центральный модуль встраивается в щит управления носовым подруливающим устройством.
Функциональные возможности
Модуль управления AHD 501 обеспечивает контроль:
Модуль управления AHD 501 предназначен для управления приводом носового подруливающего устройства, состоящим из 3 – фазного асинхронного двигателя с фазным ротором и винта с фиксированным шагом.
Область применения
Центральный модуль встраивается в щит управления носовым подруливающим устройством.
Функциональные возможности
Модуль управления AHD 501 обеспечивает контроль:
- вентилятором и его управление,
- тока в двух фазах (гальванически развязанный) и температуры обмоток двигателя,
- уровня смазочного масла в двигателе,
- управляющего напряжения контактора (выключатель).
| Параметры | Значение |
| Степень защиты | IP 20 |
| Масса | 0,7 кг |
| Электропитание | 24 В постоянного тока +30%/-25% |
| Энергопотребление | до 0,5 A |
| Подключение | по шине CAN-bus до 3 панелей управления AHD 502 |
| Управление приводом ступенчатое | 3 основных ступени (70%, 85%, 100%) и до 6 промежуточных ступеней |
| Интерфейс | USB для диагностирования при эксплуатации, конфигурирования и выдачи сообщений о состоянии |
Особенности AHD 501
- высокая коммутационная способность контактов реле управления, необходимость во вспомогательных промежуточных контакторах может возникнуть только в исключительных случаях.
- 3 светодиодных индикатора о включенном электропитании, неисправности и наличии аварийных сигналов.
- прямое управление контакторами направления вращения, основных и промежуточных ступеней управления мощностью с контролем состояния контакторов
