Кабели КВБбШв, АКВБбШ предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств, прокладки в сухих и влажных производственных помещениях.
Кабели КВБбШв, АКВБбШ предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств, прокладки в сухих и влажных производственных помещениях.
| Параметры | Значение |
| Номинальное напряжение | 0,66 кВ |
| Испытательное напряжение | 3 кВ |
Диапазон температур:
|
не ниже -15°С от - 50°С до + 50°С |
| Радиус изгиба при монтаже | 10х кабеля |
| Срок службы проводов | 30 лет |

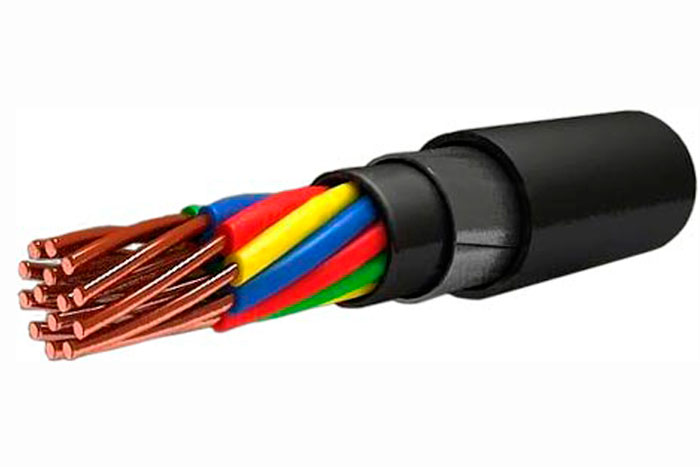

Конструктивное исполнение
Детали кабелей КВБбШв, АКВБбШ изготовлены из
- Токопроводящая жила - алюминиевая или медная, однопроволочная или многопроволочная, круглой формы, 1 класса по ГОСТ 22483
- Изоляция из поливинилхлоридного пластиката (ПВХ). Изолированные жилы многожильных кабелей имеют отличительную расцветку или цифровую маркировку.
- Изолированные жилы кабеля скручены между собой.
- Оболочка из ПВХ пластиката.
- Броня в виде двух стальных оцинкованных лент, наложенных обмоткой с зазором.
- Защитный шланг из ПВХ пластиката.
| Число и номинальное сечение жил, шт х мм2 | Наружный диаметр провода, мм | Масса 1 км провода, кг | Электрическое сопротивление жил, в соответствии с ГОСТ22483, Ом/км |
| 4х1,0 | 13,4 | 295 | 18,1 |
| 4х1,5 | 14,0 | 328 | 12,1 |
| 4х2,5 | 14,9 | 392 | 7,41 |
| 4х4,0 | 16,5 | 497 | 4,61 |
| 4х6,0 | 17,8 | 604 | 3,08 |
| 4х10 | 20,6 | 841 | 1,83 |
| 5х1,0 | 14,1 | 326 | 18,1 |
| 5х1,5 | 14,7 | 365 | 12,1 |
| 5х2,5 | 15,8 | 442 | 7,41 |
| 7х1,0 | 14,8 | 371 | 18,1 |
| 1х1,5 | 15,5 | 421 | 12,1 |
| 7х2,5 | 16,7 | 520 | 7,41 |
| 7х4,0 | 18,7 | 683 | 4,61 |
| 7х6,0 | 20,2 | 855 | 3,08 |
| 7х10 | 24,1 | 1254 | 1,83 |
| 10х1,0 | 17,1 | 471 | 18,1 |
| 10х1,5 | 18,0 | 540 | 12,1 |
| 10х2,5 | 19,6 | 680 | 7,41 |
| 10х4,0 | 22,3 | 907 | 4,61 |
| 10х6,0 | 24,7 | 1171 | 3,08 |
| 10х10 | 29,4 | 1706 | 1,83 |
| 14х1,0 | 18,1 | 549 | 18,1 |
| 14х1,5 | 19,1 | 639 | 12,1 |
| 14х2,5 | 20,9 | 822 | 7,41 |
| 14х4,0 | 24,2 | 1143 | 4,61 |
| 19х1,0 | 19,5 | 651 | 18,1 |
| 19х1,5 | 20,6 | 768 | 12,1 |
| 19х2,5 | 22,6 | 1006 | 7,41 |
| 27х1,0 | 22,1 | 826 | 18,1 |
| 27х1,5 | 23,5 | 988 | 12,1 |
| 27х2,5 | 26,4 | 1340 | 7,41 |
| 37х1,0 | 24,5 | 1033 | 18,1 |
| 37х1,5 | 69,8 | 1247 | 12,1 |
| 37х2,5 | 28,9 | 1685 | 7,41 |
