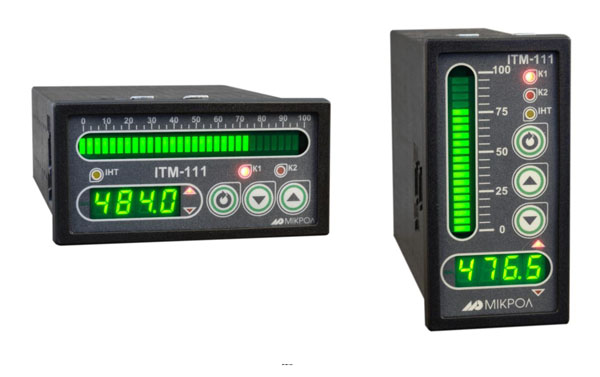

Индикаторы ИТМ-111С, ИТМ-111ВС представляют собой новый класс современных технологических микропроцессорных одно- или двухканальных цифровых индикаторов. Индикаторы ИТМ-111С и ИТМ-111ВС позволяют обеспечить высокую точность измерения технологического параметра. Отличительной особенностью индикаторов ИТМ-111С, ИТМ-111ВС является наличие трехуровневой гальванической изоляции между входом, выходами и цепью питания.
Индикаторы ИТМ-111С, ИТМ-111ВС представляют собой новый класс современных технологических микропроцессорных одно- или двухканальных цифровых индикаторов. Индикаторы ИТМ-111С и ИТМ-111ВС позволяют обеспечить высокую точность измерения технологического параметра. Отличительной особенностью индикаторов ИТМ-111С, ИТМ-111ВС является наличие трехуровневой гальванической изоляции между входом, выходами и цепью питания. Индикаторы предназначены для автономного и комплексного использования в АСУТП в энергетике, металлургии, химической, пищевой и других отраслях промышленности и народном хозяйстве.
Индикаторы ИТМ-111С, ИТМ-111ВС применяются:
- для отображения контролируемых входных технологических параметров, получаемых по интерфейсу от одного или двух внешних устройств, на встроенном четырехразрядном цифровом и аналоговом линейном индикаторе,
- индикатор формирует сигналы технологической сигнализации. На передней панели имеются индикаторы для сигнализации технологически опасных зон, сигналы превышения (занижения) измеряемых параметров,
- индикатор ИТМ-111С (ИТМ-111ВС) может использоваться в системах сигнализаций, блокировок и защит технологического оборудования.
| Параметры | Значение |
| Цифровая индикация | |
| Количество цифровых дисплеев | 1 |
| Точность индикации | ±0,01% |
| Количество разрядов цифрового индикатора | 4 |
| Высота цифр светодиодных индикаторов | 8 мм |
| Линейная индикация | |
| Количество сегментов линейного индикатора: | |
| - ИТМ-111(В)C | 21 (вертикальное положение линейного индикатора) |
| - ИТМ-111C | 31 (горизонтальное положение линейного индикатора) |
| Тип индикатора | сегмент, гистограмма |
| Точность линейной индикации | 5,0% (2,5% - с мигающим сегментом) |
| Последовательный интерфейс RS-485 | |
| Тип канала | Асинхронный полудуплексный (прием и передача идут по одной паре проводов с разделением по времени) |
| Количество приемопередатчиков | 32 приемопередатчика на одном сегменте |
| Максимальная длина линии в пределах одного сегмента сети | 1200 метров |
| Количество активных передатчиков | 1 (только один передатчик активный) |
| Максимальное количество узлов в сети | 250 с учетом магистральных усилителей |
| Вид кабеля | витая пара, экранированная витая пара |
| Гальваническая развязка | интерфейс гальванически изолирован от других входов-выходов и остальных цепей (напряжение гальванической развязки не менее 500 В) |
| Протокол связи | Modbus режим RTU (Remote Terminal Unit) |
| Электрические данные | |
| Напряжение питания: | |
| • переменного тока | ~ от 100 В до 242 В, 50 Гц |
| • постоянного тока | = от 18 В до 36 В |
| Потребляемая мощность от сети переменного тока, не более: | 6,5 ВА |
| Ток потребления по питанию 24В, не более: | не более 180 мА |
| Корпус. Условия эксплуатации | |
| Тип корпуса | Корпус для утопленного щитового монтажа, IP30 |
| Размеры фронтальной ИТМ-111С | 48 х 96 мм |
| Размеры фронтальной рамки ТМ-111(B)С | 96 х 48 мм |
| Монтажная глубина | 170 мм max |
| Вырез на панели | (92^+0,8) х (45^+0,8) мм |
| Масса блока, не более | 0,35 кг |
| Температура окружающей среды | от -40°С до +70°С |
| Атмосферное давление | от 85 до 106,7 кПа |
| Вибрация с частотой / амплитудой | до 60Гц / до 0,1мм |
