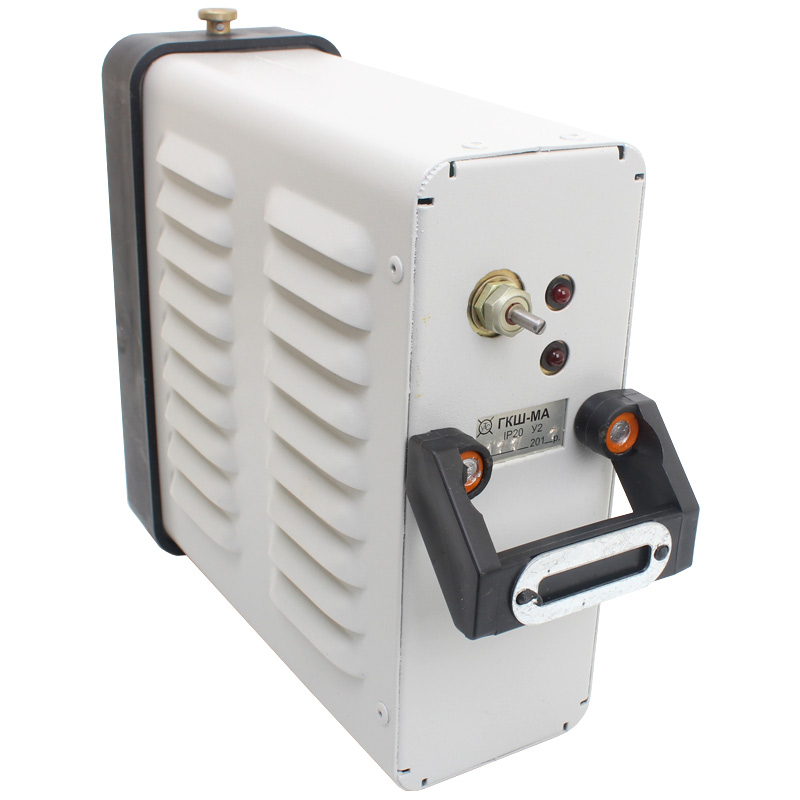

Генератор ГКШ-МА предназначен для работы в составе аппаратуры частотного диспетчерского контроля (ЧДК) по линии двойного снижения напряжения (ДСН) или по любой двухпроводной линии связи и устанавливается на сигнальных точках и переездах для передачи информации о состоянии аппаратуры сигнализации, централизации и блокировки (СЦБ). Генератор ГКШ-МА полностью заменяет генератор ГКШ.
Напряжение питания постоянного тока |
12 В |
Напряжение питания переменного однофазного тока |
14 В |
Ток потребление от сети постоянного тока |
до 250 мА |
Ток потребления от сети переменного однофазного тока |
до 300 мА |
Номинальные значение длительности импульсов и интервалов |
1,0 или 0,30 сек |
Номинальная длительность временного интервала последовательной передачи |
100 мс |
Степень защиты |
IP20 по ГОСТ 14254 |
Габаритные размеры |
203х82х236 мм |
Масса |
1,5 кг |
Номер частоты |
Значение номинальной несущей частоты, Гц |
Допускаемое отклонение от значения номинальной несущей частоты, Гц, при температуре окружающего воздуха |
|
(25 ± 10) °С |
от -40 до +15 °С, от 35 до 60 °С |
||
1 |
319,63 |
± 0,35 |
± 1,05 |
2 |
360,62 |
± 0,40 |
± 1,19 |
3 |
390,67 |
± 0,43 |
± 0,82 |
4 |
431,80 |
± 0,48 |
± 0,91 |
5 |
479,45 |
± 0,34 |
± 1,01 |
6 |
527,40 |
± 0,37 |
± 1,10 |
7 |
586,0 |
± 0,41 |
± 1,23 |
8 |
659,25 |
± 0,46 |
± 1,38 |
9 |
732,50 |
± 0,51 |
± 1,54 |
10 |
820,40 |
± 0,57 |
± 1,72 |
11 |
920,86 |
± 0,65 |
± 1,93 |
12 |
1025,50 |
± 0,72 |
± 2,15 |
13 |
1118,72 |
± 0,78 |
± 2,35 |
14 |
1237,11 |
± 0,87 |
± 2,60 |
15 |
1367,33 |
± 0,82 |
± 2,46 |
16 |
1523,60 |
± 0,91 |
± 2,74 |
Сопротивление нагрузки, Ом |
Положение регулятора генератора |
Перемычки |
Напряжение сигнала на выходе генератора, В |
1400 |
«Больше» |
21-62 |
10,0, не менее |
«Меньше» |
21-62 |
1,0, не более |
|
240 |
«Больше» |
21-62 |
2,50, не менее |
«Меньше» |
21-62 |
0,50, не более |
