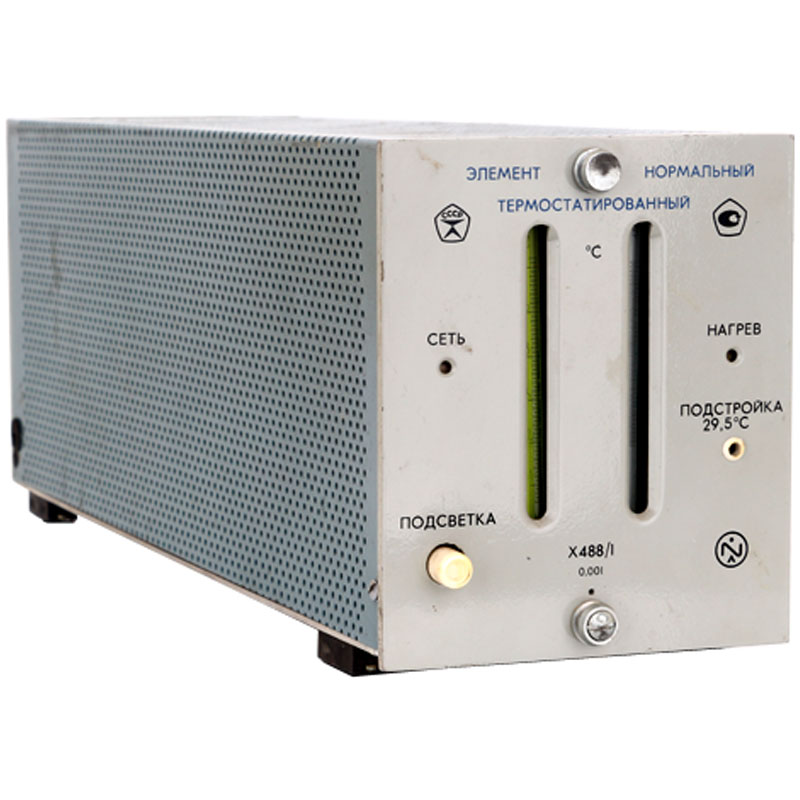

Элемент нормальный Х488 (термостатированный) предназначен для поверки и градуировки электроизмерительных приборов в лабораторных и цеховых условиях. Количество нормальных насыщенных элементов – не менее 2. Площадь электродов нормальных насыщенных элементов Х488 не менее 80 мм2. Внутреннее сопротивление насыщенного н.э. постоянному току при выпуске из производства – не более 600 Ом. Увеличение внутреннего сопротивления н.э. Х488 в течение первого года службы не превышает 500 Ом, а в течение всего срока службы – не более 1000 Ом.
Элемент Х488 можно эксплуатировать при активном термостатировании - по классу точности 0,001 или пассивном (питание отключено) по классу точности 0,005. Температура измеряется ртутным термометром. Подстройка температуры исключает необходимость учета температурной поправки ЭДС.
|
Тип н.э. |
Класс точности |
Температура термостатирования °С |
Температура поверки °С
|
Значение э.д.с. при температуре термостарирования, В |
|
|
При выпуске с производства |
При эксплуатации |
||||
|
Х488/1 |
0,001 |
29,5±0,5 |
29,5 |
От 1,018099 До 1,018264 |
От 1,018049 До 1,018294 |
|
Х488/3 |
0,001 |
37±0,5 |
37 |
От 1,017643 До 1,017816 |
От 1,017593 До 1,017846 |
|
Тип н.э. |
Отклонение э.д.с за год, мкВ, не более |
Рабочие условия применения |
|||
|
Диапазон температур, °С |
Относительная влажность воздуха, %, не более |
Атмосферное давление, кПа (мм. рт. ст.) |
|||
|
от |
до |
||||
|
Х488/1 |
± 10 ± 20 |
15 10 |
25 25 |
80 |
84-106,7 (630-800) |
|
Х488/3 |
±10 |
23 |
33 |
||
