Блок управления БУС-31 предназначен для управления мощностью в активной нагрузке по числоимпульсному методу при помощи внешнего аналогового сигнала, который определяет длительность (количество периодов сети питания) включенного состояния внешнего оптосимистора.
Этот режим предоставляет много преимуществ, так как он переключает оптосимистор при прохождении нулевого напряжения без электромагнитных помех.

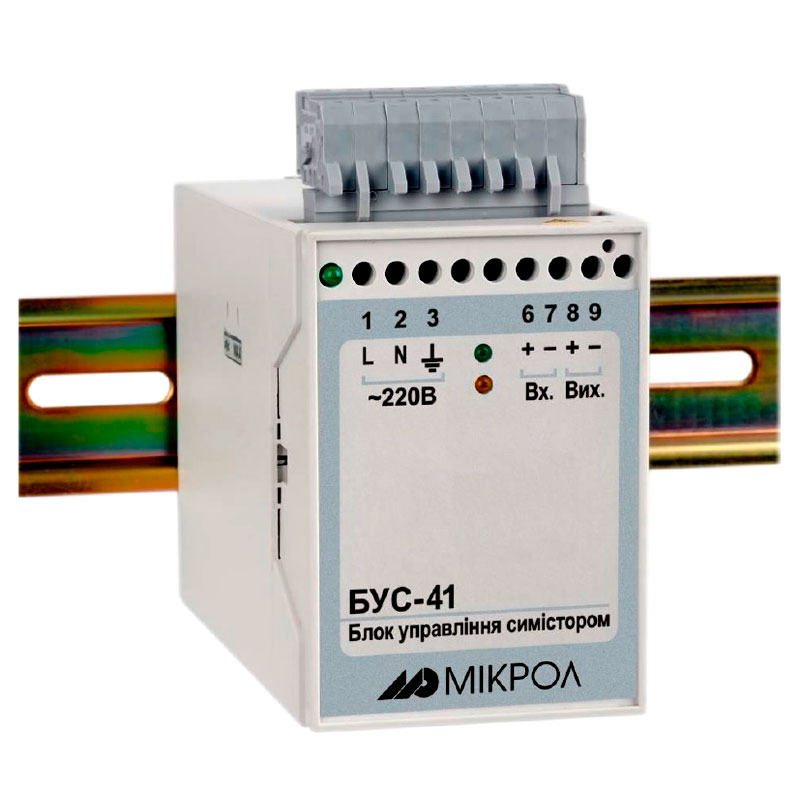

БУС-41 предназначен как для автономного, так и для системного использования в АСУ ТП, в энергетике, металлургии, химической и других отраслях промышленности. Блок БУС-41 работает по методу числоимпульсного управления.
Рис.1 - Схема подключения блока БУС-41
Количество каналов |
1 |
|
Тип входного аналогового сигнала |
0-5 мА (Rвх= 200 Ом); 0-20 мА (Rвх=50 Ом); 4-20 мА (Rвх=50 Ом); 0-10 В (Rвх=20 кОм) |
|
Количество периодов
|
I диапазона |
125 (период 2.5 сек.) |
II диапазона |
250 (период 5 сек.) |
|
III диапазона |
350 (период 7 сек.) |
|
Количество периодов |
I диапазона |
1% |
II диапазона |
0,4% |
|
III диапазона |
0,3% |
|
Тип выхода |
Внутренний симистор |
|
Выходное напряжение без нагрузки |
20 В |
|
Выходное сопротивление |
2 кОм |
|
Нелинейность преобразования, не более |
10% |
|
Метод управления симистором |
Числоимпульсный |
|
Напряжение питания |
220 (от 187 до 242) В переменного тока |
|
Потребляемая мощность |
3 ВА |
|
Гальваническая изоляция |
трехуровневая (вход, выход, питание) |
|
Температура окружающей среды |
от -40 °C до +70 °C |
|
Размер корпуса |
96х55х110 мм |
|
Масса преобразователя |
0,4 кг |
