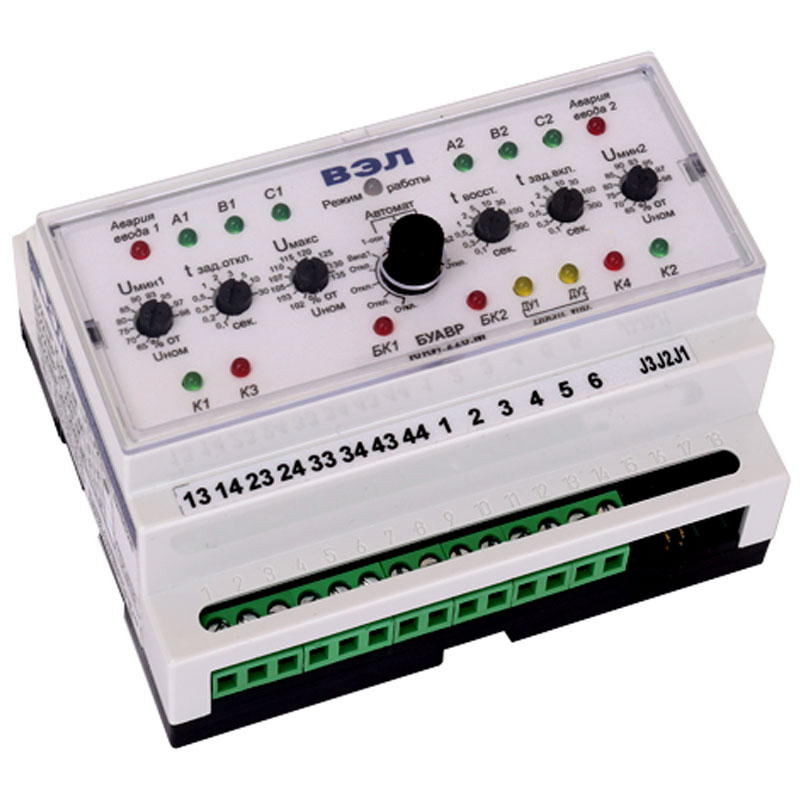

Блок управления БУАВР.К.220 предназначен для управления автоматическим переходом от основного источника питания на резервный и обратно при недопустимых отклонениях напряжения в фазах, асимметрии или перекосе фаз, изменении порядка чередования фаз, обрывах одной или нескольких фаз в «основной» или «резервной» сетях.
БУАВР.К.220 – блок управления автоматическим включением резерва БУАВР.К.220 для АВР с двумя вводами и одной нагрузкой, но без индикации состояния вводов.
Область применения БУАВР.К.220
БУАВР.К.220 может применяться в сетях электроснабжения в составе устройств:
- автоматического включения резерва (АВР);
- аварийного включения резерва.
Блок управления БУАВР.К.220 обеспечивает контроль состояния вводов, управление магнитными пускателями, автоматическими выключателями с мотор-приводом, индикацию состояния входов и выходов.
Конструкционные особенности
БУАВР.К.220 изготовлен в климатическом исполнении У категории размещения 2 по ГОСТ 15150-69 и предназначен для работы при температурах от -250С до +550С, относительной влажности воздуха до 80%, атмосферном давлении от 650 до 800мм.рт.ст. Прибор предназначен для эксплуатации в невзрывоопасной среде, не содержащей газов и паров в концентрациях разрушающих металл и изоляцию, без насыщенных водяных паров и токопроводящей пыли.
Стойкость к механическим внешним воздействующим факторам – по ГОСТ 17516.1, группа М6. Допустимая вибрация: диапазон частот от 1 до 35 Гц с ускорением не более 4м/с2. Питание БУАВР.К.220 осуществляется от контролируемой сети при наличии напряжения на одной из фаз любого ввода.
При работе в составе АВР на автоматических выключателях с мотор-приводом, рекомендуется применять дополнительный источник оперативного питания. К электрическим сетям 0,4 кВ БУАВР подключается непосредственно. Подключение к сетям напряжением 6кВ и выше требует применения понижающих трансформаторов с номинальным напряжением вторичной обмотки 100 В.
Допустимая вибрация |
1-35 Гц |
Ускорение |
4 м/с2 |
Климатическое исполнение |
У2 |
Рабочая температура |
от -250 °C до +550 °C |
Входное напряжение |
100 В |
