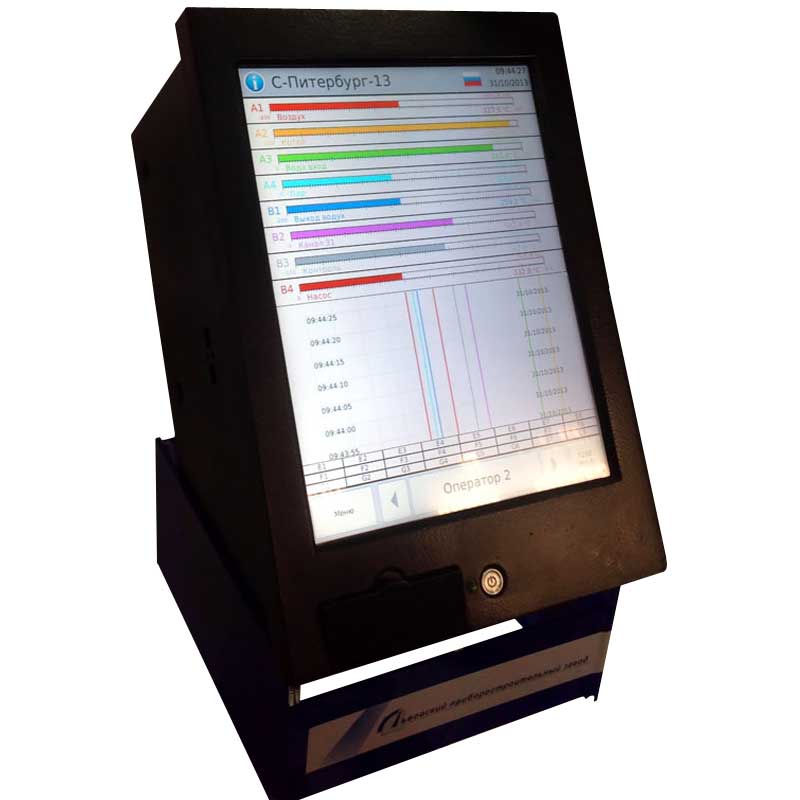

Безбумажный регистратор R10 предназначен для измерительного преобразования сигналов: сопротивления от термопреобразователей сопротивления (ДСТУ ГОСТ 6651:2014), напряжения постоянного тока от преобразователей термоэлектрических (ДСТУ 2837-94), напряжения и силы постоянного тока (ГОСТ 26.011-80), активного сопротивления.
В показатели температуры, давления, другие неэлектрические величины, в показания электрических величин и представления их в виде числовых значений, графиков и гистограмм.
|
Количество каналов измерения и регистрации |
до 32 |
|
характеристики экрана: тип разрешение точек |
TFT LED |
|
Основная приведенная погрешность прибора по регистрации и сигнализации: для MAB1 для MAB2 |
0,1% |
|
Период регистрации в энергонезависимой памяти прибора : минимальный (MAB / MAB2) максимальный |
0,1/1 с |
|
Емкость архива внутренней энергонезависимой памяти, событий |
30 млн. |
|
Количество одновременно отображаемых каналов на дисплее |
до 12 |
|
Скорость продвижения электронной "диаграммной ленты": минимальная максимальная |
20 мм/ч |
|
Максимальное количество уставок сигнализации на канал |
до 10 |
|
Максимально допустимые нагрузки сигнальных выходов |
220В, 250В; 3 А |
|
Износостойкость релейных выходов сигнализации, срабатываний : для=230В/2А для =30В/1А |
3*105 |
|
Максимальное время реакции срабатывания сигнализации прибора: по каналам MAB по каналам MAB2 |
250 мс |
|
Типы первичных преобразователей и входные электрические сигналы, подключаемые к измерительным каналам |
|
|
термопара |
ТПП13(R), ТПП10(S), ТПР (B), ТЗК (J), ТМКи (Т), ТНН (N), ТХА (К), ТХКн(F), ТХК(L), ТМК (М), ТВР(А-1), ТВР(А-2), ТВР (А-3), ТСС (I) |
|
термоcопротивление |
50П (Pt50), Pt′50, 100П (Pt100), Pt′100, 50М (50Cu), Cu′50, 100М (Cu100), Cu′100, 100Н (Ni100) |
|
напряжение постоянного тока |
0-10 мВ, 0-20 мВ, 0-50 мВ, 0-100 мВ, 0-1 В, 0-10 В |
|
сила постоянного тока |
0-5 мА, 0-20 мА, 4-20 мА |
|
Компенсация температуры холодного спая (с компенсатором КТ100П) |
автоматическая |
|
Входное сопротивление прибора: |
|
|
для входного измерительного канала при подключении измерительного сигнала силы постоянного тока |
до 25 Ом |
|
для входного измерительного канала при подключении термоэлектрического преобразователя, термопреобразователя сопротивления и напряжения постоянного тока диапазонов измерения (0-10)mV, (0-20)mV, (0-50)mV, (0-100)mV, (0-1) V |
до 1 M Ом |
|
для входного измерительного канала при подключении напряжения постоянного тока диапазона измерения (0-1) V |
не менее 400 кОм |
|
Администрирование прав доступа к управлению настройками и функциями прибора |
до 10 пользователей |
|
Программное обеспечение для ПК: |
Protocol Viewer |
|
Напряжение/частота питания |
150-250 В / |
|
Бесперебойная работа при прерывании напряжения питания на время, не более |
100 мс |
|
Дополнительные источники питания для подключения датчиков: |
|
|
стабилизированное напряжение |
+24±1.5 В |
|
номинальный/максимальный ток |
25/40 мА |
|
количество каналов |
4 (гальванически развязанных) |
|
защита от КЗ |
автоматическая |
|
Потребляемая мощность (максимальная), не более |
35 Вт |
|
Габаритные размеры прибора |
200х290х167 мм |
|
Масса |
5 кг |
